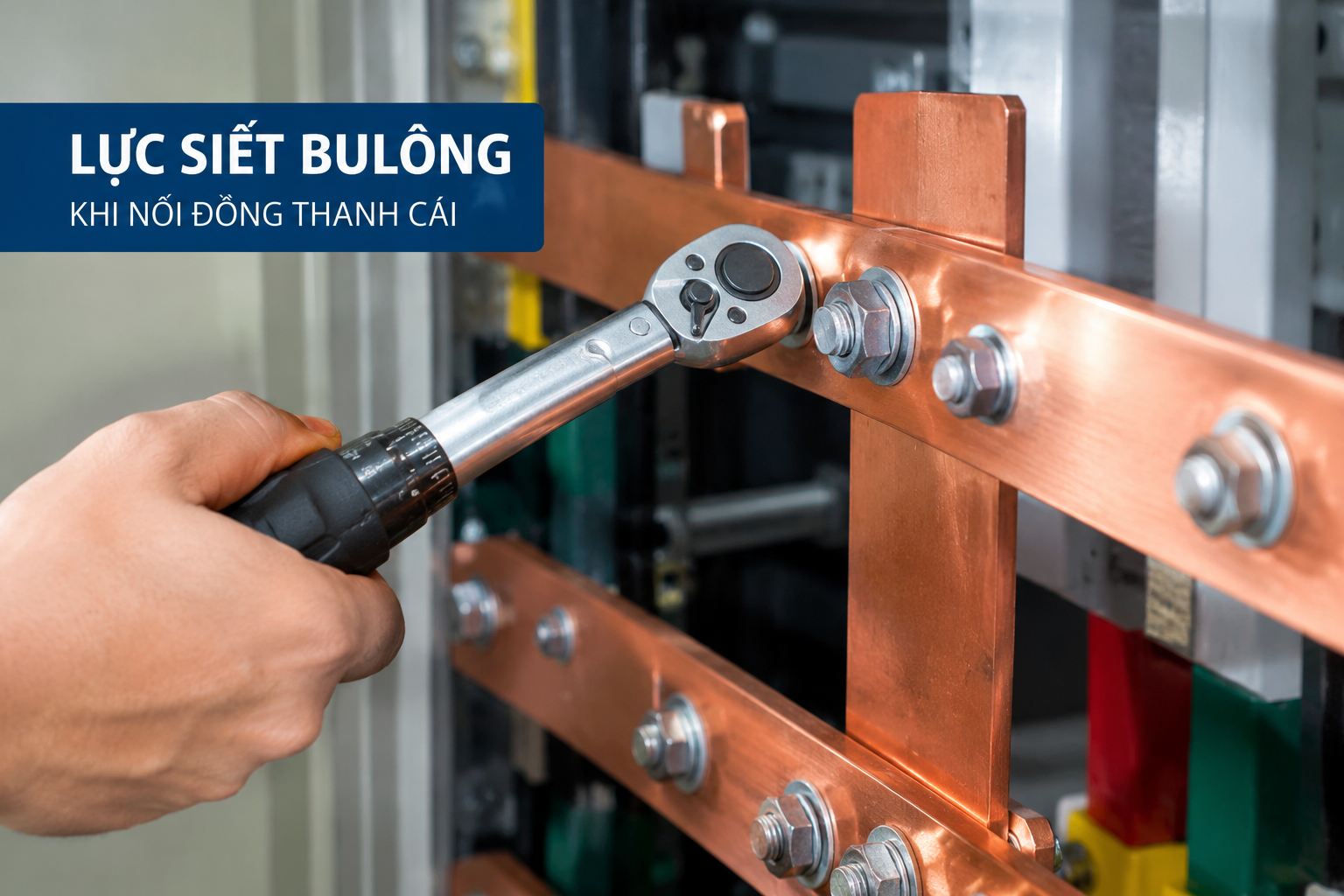

Lực siết bulông khi nối đồng thanh cái có quan trọng không?

1. Lực siết bulông khi nối đồng thanh cái có quan trọng không?

Trong hệ thống điện công nghiệp, đồng thanh cái là vật liệu dẫn điện quan trọng, được sử dụng phổ biến trong tủ điện hạ thế, tủ phân phối điện, tủ điều khiển, trạm biến áp và các hệ thống truyền tải điện. Khi lắp đặt, các thanh cái thường được liên kết với nhau hoặc kết nối với thiết bị điện bằng bulông, đai ốc và các phụ kiện chuyên dụng.

Một trong những yếu tố quyết định chất lượng của mối nối là lực siết bulông. Đây không đơn thuần là thao tác cơ khí mà còn ảnh hưởng trực tiếp đến hiệu quả dẫn điện, khả năng tản nhiệt và độ bền của toàn bộ hệ thống.

Nếu lực siết quá nhỏ, các bề mặt tiếp xúc giữa hai thanh đồng có thể không được ép chặt. Điện trở tiếp xúc tăng lên, khiến mối nối phát nóng khi dòng điện chạy qua. Tình trạng này kéo dài có thể làm oxy hóa bề mặt, giảm độ đàn hồi của liên kết và gây ra hiện tượng phát nhiệt cục bộ.

Ngược lại, nếu siết bulông quá chặt, áp lực lớn có thể làm biến dạng thanh đồng, hỏng ren, kéo giãn bulông vượt giới hạn cho phép hoặc gây hư hỏng các chi tiết liên kết. Khi đó, mối nối không những không an toàn hơn mà còn có nguy cơ suy giảm độ bền cơ học.

Vì vậy, lực siết bulông khi nối đồng thanh cái cần được kiểm soát theo yêu cầu thiết kế, thông số của bulông, vật liệu liên kết và hướng dẫn của nhà sản xuất thiết bị.

2. Lực siết bulông ảnh hưởng như thế nào đến chất lượng mối nối đồng thanh cái?

2.1. Ảnh hưởng đến điện trở tiếp xúc

Điện trở tiếp xúc là một trong những thông số quan trọng quyết định chất lượng mối nối đồng thanh cái. Mặc dù đồng có khả năng dẫn điện tốt, bề mặt kim loại trong thực tế vẫn tồn tại những điểm gồ ghề, lớp oxit và các vùng tiếp xúc vi mô.

Khi bulông được siết đúng lực, hai bề mặt tiếp xúc được ép sát hơn, làm tăng diện tích tiếp xúc thực và giảm điện trở tiếp xúc của mối nối.

Nếu lực siết không đủ, diện tích tiếp xúc thực có thể giảm, khiến dòng điện tập trung tại một số điểm. Điện trở tiếp xúc tăng sẽ làm gia tăng tổn hao điện năng và nhiệt lượng phát sinh tại vị trí đấu nối.

Đối với các tủ điện vận hành liên tục hoặc làm việc với dòng điện lớn, chất lượng tiếp xúc càng cần được chú trọng để hạn chế hiện tượng phát nóng bất thường.

2.2. Ảnh hưởng đến nhiệt độ tại vị trí đấu nối

Khi dòng điện đi qua mối nối có điện trở tiếp xúc cao, nhiệt lượng sẽ phát sinh theo nguyên lý tổn hao điện Joule. Công suất nhiệt tại mối nối có thể được biểu diễn bằng công thức P = I²R, trong đó P là công suất tổn hao, I là dòng điện chạy qua và R là điện trở của mối nối.

Công thức này cho thấy khi dòng điện tăng, nhiệt lượng phát sinh do điện trở tiếp xúc có thể tăng rất nhanh. Vì vậy, một mối nối có chất lượng không tốt có thể trở thành điểm nóng trong hệ thống điện.

Nhiệt độ tăng cao kéo dài có thể làm đẩy nhanh quá trình oxy hóa bề mặt, ảnh hưởng đến lớp cách điện gần vị trí đấu nối và làm giảm tuổi thọ của các bộ phận liên quan.

Đặc biệt, trong tủ phân phối điện, tủ điện công nghiệp và trạm biến áp, hiện tượng phát nóng tại mối nối thanh cái có thể ảnh hưởng đến độ tin cậy của thiết bị và làm tăng nguy cơ sự cố.

2.3. Ảnh hưởng đến độ bền cơ học của mối nối

Đồng thanh cái có đặc tính cơ học khác với thép. Đồng tương đối mềm và có thể biến dạng nếu chịu áp lực tập trung quá lớn. Khi lực siết vượt quá giới hạn phù hợp, bề mặt thanh cái có thể bị lún, cong hoặc biến dạng tại vị trí lắp bulông.

Ngoài ra, bulông và đai ốc có thể bị hỏng ren hoặc chịu ứng suất vượt giới hạn thiết kế. Những hiện tượng này làm giảm độ tin cậy của liên kết và có thể khiến lực kẹp suy giảm trong quá trình vận hành.

Một mối nối đạt yêu cầu cần bảo đảm cả hai yếu tố là tiếp xúc điện tốt và liên kết cơ học ổn định. Việc siết bulông đúng lực là một trong những điều kiện quan trọng để đạt được hai mục tiêu này.

2.4. Ảnh hưởng đến khả năng vận hành lâu dài

Trong quá trình vận hành, đồng thanh cái chịu ảnh hưởng của chu kỳ gia nhiệt và làm nguội do sự thay đổi của dòng tải. Sự thay đổi nhiệt độ có thể gây giãn nở và co lại của các chi tiết liên kết.

Nếu mối nối ban đầu không được lắp đặt đúng kỹ thuật, lực kẹp có thể suy giảm theo thời gian. Rung động, biến dạng bề mặt, hiện tượng lún tại vùng tiếp xúc và các yếu tố môi trường cũng có thể ảnh hưởng đến độ ổn định của liên kết.

Do đó, ngoài việc lựa chọn vật liệu đồng thanh cái đạt yêu cầu, đơn vị thi công cần thực hiện đúng quy trình lắp đặt, kiểm soát lực siết và kiểm tra chất lượng mối nối trước khi đưa hệ thống vào vận hành.

3. Những yếu tố quyết định lực siết bulông khi nối đồng thanh cái

Không có một giá trị lực siết duy nhất phù hợp với mọi loại mối nối đồng thanh cái. Lực siết cần được xác định dựa trên các thông số kỹ thuật cụ thể của từng liên kết.

3.1. Đường kính và cấp bền của bulông

Đường kính bulông là một trong những yếu tố quan trọng khi xác định lực siết. Bulông có đường kính và diện tích chịu kéo khác nhau sẽ có khả năng chịu tải khác nhau.

Bên cạnh đó, cấp bền của bulông cũng ảnh hưởng trực tiếp đến lực siết cho phép. Bulông có cấp bền cao hơn thường có khả năng chịu ứng suất kéo lớn hơn, nhưng điều đó không có nghĩa là có thể siết tùy ý mà không cần xem xét giới hạn của các chi tiết liên kết.

Trong các ứng dụng thanh cái, cần sử dụng bulông, đai ốc và vòng đệm phù hợp với thiết kế. Không nên chỉ dựa vào đường kính bulông để quyết định lực siết mà bỏ qua cấp bền, điều kiện ma sát và yêu cầu của nhà sản xuất.

3.2. Độ dày và chiều rộng của đồng thanh cái

Kích thước thanh cái ảnh hưởng đến độ cứng, khả năng chịu lực và điều kiện phân bố áp lực tại vị trí liên kết.

Với thanh đồng có tiết diện nhỏ hoặc chiều dày hạn chế, lực siết quá lớn có thể gây biến dạng cục bộ quanh lỗ bulông. Đối với thanh cái có tiết diện lớn, việc bảo đảm độ phẳng và diện tích tiếp xúc phù hợp cũng rất quan trọng để duy trì chất lượng mối nối.

Khi thiết kế và lắp đặt, cần bảo đảm vị trí lỗ bulông, khoảng cách giữa các lỗ, mép thanh cái và phương án liên kết phù hợp với yêu cầu kỹ thuật.

3.3. Tình trạng bề mặt tiếp xúc của thanh đồng

Bề mặt tiếp xúc có ảnh hưởng đáng kể đến điện trở của mối nối. Các yếu tố như lớp oxit, bụi bẩn, dầu mỡ, độ nhám và tình trạng biến dạng bề mặt đều có thể ảnh hưởng đến chất lượng tiếp xúc điện.

Trước khi lắp đặt, cần kiểm tra và xử lý bề mặt theo hướng dẫn kỹ thuật của nhà sản xuất hoặc thiết kế được phê duyệt. Không nên tự ý mài, đánh bóng hoặc sử dụng hóa chất không phù hợp vì có thể làm thay đổi đặc tính bề mặt và ảnh hưởng đến khả năng chống oxy hóa.

Đối với các mối nối sử dụng lớp phủ bề mặt hoặc phụ kiện tiếp xúc chuyên dụng, cần tuân thủ đúng hướng dẫn lắp ráp để tránh làm hỏng lớp phủ và giảm hiệu quả dẫn điện.

3.4. Vòng đệm và phụ kiện liên kết

Vòng đệm có vai trò hỗ trợ phân bố lực kẹp, bảo vệ bề mặt và duy trì điều kiện liên kết theo thiết kế. Tuy nhiên, không phải mọi loại vòng đệm đều phù hợp với mối nối đồng thanh cái.

Việc lựa chọn vòng đệm phẳng, vòng đệm đàn hồi hoặc các phụ kiện liên kết khác cần căn cứ vào cấu hình mối nối và hướng dẫn của nhà sản xuất. Sử dụng phụ kiện không phù hợp có thể làm thay đổi ma sát, phân bố áp lực và khả năng duy trì lực kẹp.

Đối với những hệ thống điện có yêu cầu cao về độ tin cậy, nên sử dụng bộ phụ kiện đồng bộ và tuân thủ quy trình lắp đặt đã được phê duyệt.

3.5. Điều kiện lắp đặt và môi trường vận hành

Môi trường có độ ẩm cao, hóa chất ăn mòn, rung động hoặc nhiệt độ thay đổi thường xuyên có thể ảnh hưởng đến độ bền của mối nối thanh cái.

Trong các hệ thống như tủ điện công nghiệp, trạm biến áp và dây chuyền sản xuất, cần xem xét điều kiện vận hành để lựa chọn vật liệu liên kết và phương án bảo vệ phù hợp.

Đặc biệt, đối với các mối nối đồng với đồng hoặc đồng với các vật liệu kim loại khác, cần đánh giá nguy cơ ăn mòn điện hóa và lựa chọn giải pháp tiếp xúc phù hợp với thiết kế.

4. Cách xác định lực siết bulông phù hợp khi nối đồng thanh cái

Để bảo đảm chất lượng mối nối, lực siết cần được xác định dựa trên tài liệu kỹ thuật và điều kiện lắp ráp thực tế, thay vì lựa chọn theo cảm tính.

4.1. Ưu tiên thông số do nhà sản xuất quy định

Đối với tủ điện, thiết bị đóng cắt, thanh cái và các bộ phụ kiện liên kết được cung cấp theo bộ, cần ưu tiên thông số lực siết do nhà sản xuất quy định.

Nếu tài liệu thiết kế hoặc hướng dẫn lắp đặt đã chỉ rõ lực siết cho từng vị trí, kỹ thuật viên cần tuân thủ đúng giá trị và phương pháp được yêu cầu.

Không nên áp dụng một bảng lực siết chung cho tất cả các loại bulông vì lực siết thực tế còn phụ thuộc vào cấp bền, vật liệu, hệ số ma sát, loại vòng đệm và cấu hình liên kết.

4.2. Sử dụng cờ lê lực để kiểm soát lực siết

Cờ lê lực là dụng cụ hữu ích giúp kiểm soát lực siết bulông chính xác và đồng đều hơn so với phương pháp siết bằng dụng cụ thông thường.

Khi sử dụng, cần lựa chọn cờ lê lực có dải đo phù hợp, còn hiệu lực kiểm định hoặc hiệu chuẩn theo yêu cầu quản lý thiết bị và được sử dụng đúng hướng dẫn của nhà sản xuất.

Trước khi siết, cần cài đặt giá trị theo tài liệu kỹ thuật. Trong quá trình thực hiện, nên siết đều các bulông theo trình tự phù hợp để hạn chế tình trạng phân bố lực không đồng đều trên bề mặt tiếp xúc.

Đối với mối nối có nhiều bulông, trình tự siết cần tuân thủ bản vẽ hoặc quy trình lắp đặt đã được phê duyệt.

4.3. Không tự ý áp dụng lực siết theo kinh nghiệm

Trong thực tế thi công, một số người có thói quen siết bulông thật chặt để tạo cảm giác chắc chắn. Tuy nhiên, cảm giác bằng tay không thể thay thế việc kiểm soát lực siết bằng dụng cụ phù hợp.

Siết quá nhẹ có thể làm giảm lực kẹp, trong khi siết quá mạnh có thể gây hỏng ren, biến dạng thanh đồng hoặc làm hư hỏng phụ kiện.

Đối với những mối nối quan trọng trong hệ thống phân phối điện, cần thực hiện theo thông số thiết kế và hướng dẫn kỹ thuật, không tự ý tăng lực siết để xử lý hiện tượng phát nóng hoặc tiếp xúc kém.

5. Quy trình lắp đặt và siết bulông nối đồng thanh cái đúng kỹ thuật

Chất lượng mối nối phụ thuộc không chỉ vào lực siết mà còn vào toàn bộ quá trình chuẩn bị, lắp ráp và kiểm tra.

5.1. Kiểm tra vật liệu và phụ kiện trước khi lắp đặt

Trước khi thi công, cần kiểm tra kích thước thanh đồng, độ phẳng, tình trạng bề mặt, vị trí lỗ bulông và sự phù hợp của các phụ kiện liên kết.

Bulông, đai ốc và vòng đệm phải đáp ứng yêu cầu thiết kế, không bị hư hỏng, biến dạng hoặc ăn mòn ảnh hưởng đến khả năng liên kết.

Nếu phát hiện thanh cái bị cong, bề mặt tiếp xúc có khuyết tật hoặc lỗ bulông không đúng vị trí, cần xử lý theo quy trình kỹ thuật trước khi lắp ráp.

5.2. Làm sạch và chuẩn bị bề mặt tiếp xúc

Bề mặt tiếp xúc cần được làm sạch theo hướng dẫn kỹ thuật. Những lớp bẩn hoặc chất gây cản trở tiếp xúc cần được loại bỏ bằng phương pháp phù hợp.

Không nên tùy tiện sử dụng mỡ bôi trơn, chất chống oxy hóa hoặc hóa chất lên bề mặt tiếp xúc nếu chưa được nhà sản xuất chấp thuận. Các sản phẩm này có thể làm thay đổi hệ số ma sát và ảnh hưởng đến lực kẹp thực tế khi siết bulông.

Đối với mối nối có yêu cầu xử lý bề mặt đặc biệt, cần thực hiện theo đúng hướng dẫn của nhà sản xuất thanh cái hoặc thiết bị điện.

5.3. Căn chỉnh thanh cái và lắp đặt bulông

Khi ghép nối, cần căn chỉnh các thanh đồng sao cho bề mặt tiếp xúc áp sát và đúng vị trí thiết kế. Không nên sử dụng bulông để cưỡng ép hai thanh cái bị lệch hoặc cong về đúng vị trí.

Việc cưỡng ép có thể tạo ứng suất cơ học không cần thiết, gây biến dạng thanh đồng hoặc làm ảnh hưởng đến độ bền của mối nối.

Sau khi căn chỉnh, tiến hành lắp bulông và các phụ kiện theo đúng cấu hình thiết kế, bảo đảm các chi tiết được đặt đúng vị trí trước khi thực hiện siết lực.

5.4. Siết bulông theo đúng lực quy định

Sử dụng cờ lê lực để siết bulông theo giá trị được quy định trong tài liệu kỹ thuật. Với các mối nối có nhiều bulông, cần tuân thủ trình tự siết phù hợp nhằm bảo đảm lực kẹp phân bố đồng đều.

Không nên siết quá lực chỉ để tạo cảm giác chắc chắn. Đồng thời, không tự ý nới lỏng hoặc siết lại các mối nối đã được nghiệm thu nếu chưa có căn cứ kỹ thuật.

Nếu cần kiểm tra lại lực siết trong quá trình bảo trì, phải tuân thủ hướng dẫn của nhà sản xuất hoặc quy trình bảo trì được phê duyệt.

5.5. Kiểm tra mối nối sau khi hoàn thành

Sau khi lắp đặt, cần kiểm tra tình trạng cơ khí của mối nối, độ ổn định của thanh cái và sự phù hợp với bản vẽ thiết kế.

Tùy theo yêu cầu của hệ thống, có thể thực hiện đo điện trở tiếp xúc, kiểm tra điện trở cách điện ở các phần liên quan và các phép thử nghiệm cần thiết trước khi đưa thiết bị vào vận hành.

Khi hệ thống hoạt động, việc kiểm tra nhiệt độ bằng thiết bị đo chuyên dụng hoặc camera nhiệt có thể hỗ trợ phát hiện những vị trí phát nóng bất thường. Việc kiểm tra phải được thực hiện theo quy trình an toàn điện và điều kiện vận hành cho phép.

6. Những sai lầm thường gặp khi siết bulông đồng thanh cái

6.1. Siết bulông càng chặt càng tốt

Đây là quan niệm không chính xác trong lắp đặt thanh cái. Lực siết quá lớn có thể gây biến dạng đồng, hỏng ren hoặc làm hư hỏng phụ kiện. Lực siết cần đạt giá trị thiết kế, không phải giá trị lớn nhất có thể tạo ra.

6.2. Sử dụng bulông không đúng cấp bền

Bulông không đáp ứng yêu cầu có thể bị giãn, biến dạng hoặc hư hỏng khi chịu tải. Ngược lại, việc thay thế bằng loại bulông khác mà không đánh giá tính tương thích cũng có thể làm thay đổi điều kiện liên kết.

Do đó, cần lựa chọn bulông theo thiết kế và không tự ý thay đổi chủng loại khi chưa được chấp thuận.

6.3. Bỏ qua tình trạng bề mặt tiếp xúc

Ngay cả khi bulông được siết đúng lực, mối nối vẫn có thể hoạt động không tốt nếu bề mặt tiếp xúc bị bẩn, oxy hóa hoặc biến dạng.

Lực siết đúng chỉ phát huy hiệu quả khi kết hợp với bề mặt tiếp xúc đạt yêu cầu và phương án liên kết phù hợp.

6.4. Không kiểm tra phát nóng sau khi đưa vào vận hành

Một số mối nối có thể phát sinh vấn đề sau một thời gian vận hành do tải điện, rung động, môi trường hoặc sự thay đổi của điều kiện tiếp xúc.

Vì vậy, kiểm tra và bảo trì định kỳ là công việc cần thiết để phát hiện sớm các dấu hiệu bất thường. Nếu phát hiện vị trí phát nóng, đổi màu, có mùi khét hoặc dấu hiệu hư hỏng, cần đánh giá nguyên nhân và xử lý theo quy trình an toàn điện, không chỉ đơn giản tăng lực siết bulông.

7. Lựa chọn đồng thanh cái chất lượng để bảo đảm độ tin cậy của hệ thống điện

Bên cạnh kỹ thuật lắp đặt, chất lượng đồng thanh cái cũng là yếu tố quan trọng ảnh hưởng đến hiệu quả dẫn điện và độ ổn định của hệ thống.

Khi lựa chọn đồng thanh cái, cần quan tâm đến độ tinh khiết của vật liệu, khả năng dẫn điện, kích thước tiết diện, độ phẳng, chất lượng bề mặt và sự phù hợp với yêu cầu thiết kế.

Đối với các ứng dụng trong tủ điện công nghiệp, tủ bảng điện và trạm biến áp, việc lựa chọn đúng quy cách thanh đồng giúp đơn vị sản xuất và thi công thuận lợi hơn trong quá trình gia công, lắp ráp và kiểm soát chất lượng.

Ngoài ra, cần phối hợp đồng bộ giữa vật liệu thanh cái, bulông, phụ kiện liên kết và quy trình lắp đặt. Một hệ thống có vật liệu tốt nhưng mối nối thi công không đúng kỹ thuật vẫn có thể phát sinh điện trở tiếp xúc cao và nguy cơ phát nóng.

Vì vậy, lựa chọn nhà cung cấp uy tín và tuân thủ các yêu cầu kỹ thuật trong suốt quá trình thi công là cơ sở quan trọng để nâng cao độ tin cậy của hệ thống điện.

8. Đồng Thanh Cái Tân Bình Phát cung cấp sản phẩm đồng thanh cái phục vụ ngành điện

Công ty TNHH TM Xuất nhập khẩu Tân Bình Phát chuyên cung cấp các sản phẩm đồng thanh cái và vật liệu đồng phục vụ nhu cầu gia công tủ bảng điện, hệ thống phân phối điện và các ứng dụng công nghiệp.

Việc lựa chọn đồng thanh cái phù hợp với yêu cầu kỹ thuật giúp các đơn vị sản xuất và thi công chủ động hơn trong quá trình thiết kế, gia công và lắp đặt thiết bị điện.

Nếu bạn có nhu cầu tham khảo giá đồng thanh cái, đồng lá vàng và các sản phẩm đồng phục vụ ngành điện, vui lòng liên hệ Đồng Thanh Cái Tân Bình Phát để được tư vấn thông tin sản phẩm phù hợp.

CÔNG TY TNHH TM XUẤT NHẬP KHẨU TÂN BÌNH PHÁT

VPGD: Số 52 Bùi Quốc Khái, phường Hoàng Liệt, quận Hoàng Mai, Hà Nội.

Hotline Zalo: 058 694 8888

Thông tin sản phẩm: https://tanbinhphat-copper.com.vn/san-pham

9. Tầm quan trọng của việc kiểm soát lực siết bulông khi nối đồng thanh cái

Lực siết bulông là yếu tố quan trọng ảnh hưởng đến điện trở tiếp xúc, nhiệt độ vận hành và độ bền cơ học của mối nối đồng thanh cái. Siết không đủ lực có thể làm tăng điện trở tiếp xúc, trong khi siết quá lực có nguy cơ gây biến dạng thanh đồng, hỏng ren và suy giảm độ tin cậy của liên kết.

Để bảo đảm an toàn và hiệu quả vận hành, cần xác định lực siết theo tài liệu kỹ thuật, sử dụng dụng cụ phù hợp, chuẩn bị bề mặt tiếp xúc đúng cách và kiểm tra mối nối sau khi lắp đặt.

Đối với các hệ thống tủ điện công nghiệp và trạm biến áp, sự kết hợp giữa vật liệu đồng thanh cái đạt yêu cầu, phụ kiện liên kết phù hợp và quy trình thi công đúng kỹ thuật sẽ góp phần hạn chế sự cố phát nóng, nâng cao độ ổn định và kéo dài tuổi thọ thiết bị.
