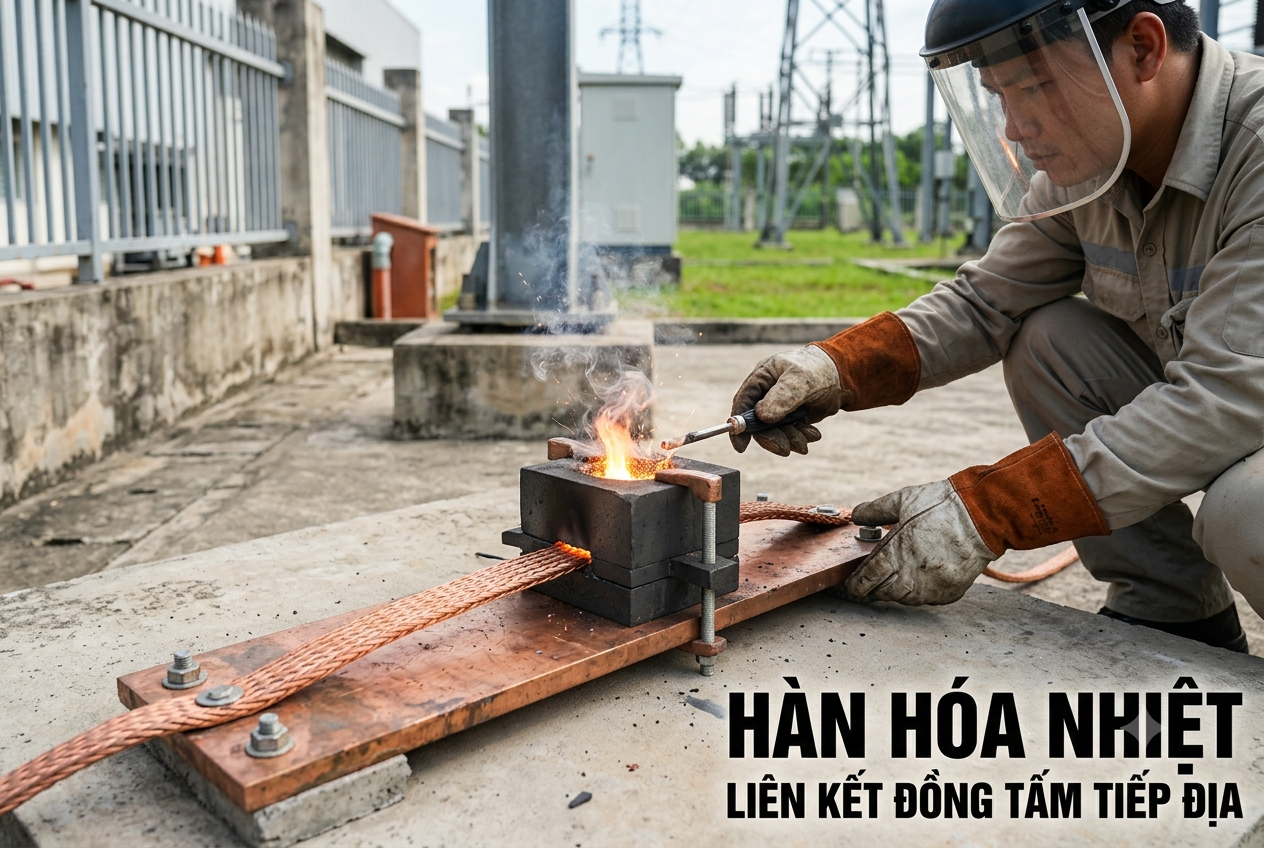

Kỹ thuật hàn hóa nhiệt (Exothermic Welding) cho đồng tấm tiếp địa

1. Hàn hóa nhiệt cho đồng tấm tiếp địa là gì

Hàn hóa nhiệt (Exothermic Welding) là phương pháp liên kết các vật liệu dẫn điện bằng phản ứng hóa học tỏa nhiệt mạnh, thường sử dụng hỗn hợp bột hàn chuyên dụng để tạo ra kim loại nóng chảy. Kim loại này lấp đầy vị trí liên kết và hình thành mối hàn có độ bền cơ học cao, khả năng dẫn điện tốt.

Trong hệ thống tiếp địa của trạm biến áp, tủ bảng điện, nhà máy công nghiệp và các công trình điện, đồng tấm tiếp địa có thể được sử dụng làm điểm đấu nối, thanh dẫn hoặc bộ phận liên kết với mạng tiếp địa. Khi cần kết nối đồng tấm với dây đồng trần, cáp đồng hoặc các chi tiết đồng khác, hàn hóa nhiệt là một giải pháp đáng cân nhắc.

Khác với phương pháp nối bằng bu lông hoặc kẹp cơ khí, hàn hóa nhiệt tạo liên kết kim loại trực tiếp giữa các chi tiết được nối. Nếu thi công đúng kỹ thuật, mối nối có thể duy trì khả năng dẫn điện ổn định, hạn chế nguy cơ tăng điện trở tiếp xúc do lỏng mối nối hoặc quá trình lão hóa của các chi tiết cơ khí.

Tuy nhiên, hiệu quả của phương pháp này phụ thuộc vào vật liệu nền, hình dạng mối nối, kích thước đồng tấm, hệ thống khuôn hàn và điều kiện thi công thực tế.

2. Nguyên lý hoạt động của phương pháp hàn hóa nhiệt

2.1. Phản ứng sinh nhiệt tạo kim loại nóng chảy

Hàn hóa nhiệt thường sử dụng hỗn hợp vật liệu phản ứng, phổ biến là hệ thống dựa trên phản ứng giữa oxit đồng và nhôm. Phản ứng tạo ra đồng nóng chảy và oxit nhôm, đồng thời giải phóng lượng nhiệt lớn.

Kim loại đồng nóng chảy được dẫn vào khoang khuôn, tiếp xúc với bề mặt các chi tiết cần liên kết và hình thành mối hàn sau khi nguội. Thành phần vật liệu, thiết kế khuôn và quy trình phản ứng được kiểm soát theo hướng dẫn của nhà sản xuất để đảm bảo chất lượng liên kết.

2.2. Đặc điểm liên kết với đồng tấm tiếp địa

Đồng tấm có bề mặt rộng hơn dây đồng tròn hoặc cáp đồng thông thường. Vì vậy, khi thiết kế mối hàn cần xem xét độ dày tấm, chiều rộng vùng liên kết, hướng đặt dây dẫn và khả năng tiếp xúc của kim loại nóng chảy với vật liệu nền.

Đối với đồng tấm mỏng, nhiệt độ cao có thể gây cong vênh, cháy thủng hoặc biến dạng cục bộ. Với đồng tấm dày, khối lượng vật liệu lớn có thể ảnh hưởng đến quá trình truyền nhiệt và khả năng hình thành mối hàn. Do đó, không nên sử dụng khuôn hàn hoặc lượng thuốc hàn chỉ dựa trên kinh nghiệm từ một kiểu mối nối khác.

2.3. Khả năng dẫn điện và độ bền mối nối

Mối hàn hóa nhiệt được thực hiện đúng quy trình có thể tạo liên kết dẫn điện ổn định, hạn chế sự phụ thuộc vào lực siết và tình trạng tiếp xúc cơ khí. Đây là ưu điểm quan trọng đối với hệ thống tiếp địa, nơi các mối nối phải duy trì tính liên tục điện trong thời gian dài.

Dù vậy, chất lượng mối hàn vẫn cần được kiểm tra. Các khuyết tật như thiếu kim loại điền đầy, rỗ khí, nứt, liên kết không hoàn chỉnh hoặc biến dạng vật liệu nền đều có thể ảnh hưởng đến độ tin cậy của hệ thống.

3. Ứng dụng của hàn hóa nhiệt trong hệ thống tiếp địa

3.1. Kết nối đồng tấm với dây đồng trần

Trong một số thiết kế tiếp địa, đồng tấm được sử dụng làm điểm đấu nối hoặc bản cực trung gian để liên kết với dây đồng trần. Hàn hóa nhiệt có thể tạo mối nối trực tiếp giữa hai vật liệu nếu khuôn hàn được thiết kế phù hợp với hình dạng và kích thước thực tế.

Khi lựa chọn phương án thi công, cần xác định rõ hướng đi của dây đồng, chiều dày tấm, diện tích liên kết và yêu cầu về khả năng chịu dòng điện sự cố.

3.2. Liên kết các bộ phận của mạng tiếp địa trạm điện

Tại trạm biến áp và các công trình điện, tính liên tục của mạng tiếp địa có vai trò quan trọng trong việc dẫn dòng điện sự cố xuống đất và hỗ trợ kiểm soát điện áp tiếp xúc, điện áp bước.

Hàn hóa nhiệt có thể được sử dụng cho một số mối nối giữa các dây dẫn, thanh đồng và chi tiết đồng tấm trong mạng tiếp địa. Phương án cụ thể phải phù hợp với bản vẽ thiết kế, yêu cầu kỹ thuật và điều kiện lắp đặt của công trình.

3.3. Liên kết tiếp địa cho tủ bảng điện và thiết bị công nghiệp

Trong hệ thống tủ bảng điện, các điểm liên kết tiếp địa cần đảm bảo tính liên tục điện và khả năng chịu được điều kiện vận hành dự kiến. Tùy cấu tạo thiết bị, đồng tấm có thể được sử dụng làm thanh hoặc bản nối tiếp địa.

Không phải mọi vị trí trong tủ điện đều thích hợp để hàn hóa nhiệt. Đối với các chi tiết cần tháo lắp, bảo trì hoặc thay thế, liên kết bằng bu lông có thể phù hợp hơn. Việc lựa chọn cần căn cứ vào thiết kế, không gian lắp đặt, khả năng chịu nhiệt của các bộ phận lân cận và yêu cầu bảo trì.

4. Quy trình hàn hóa nhiệt cho đồng tấm tiếp địa

4.1. Khảo sát và chuẩn bị vật liệu

Trước khi thi công, cần kiểm tra chủng loại đồng tấm, chiều dày, chiều rộng, tình trạng bề mặt và vị trí dự kiến thực hiện mối nối. Đồng tấm phải đáp ứng yêu cầu kỹ thuật của thiết kế và tương thích với hệ thống hàn được sử dụng.

Bề mặt liên kết cần được làm sạch dầu mỡ, bụi bẩn, lớp oxit và các chất gây cản trở quá trình hình thành mối hàn. Nếu đồng tấm bị cong vênh, nứt hoặc có khuyết tật tại vùng liên kết, cần xử lý trước khi tiến hành thi công.

4.2. Lựa chọn khuôn hàn và vật liệu hàn

Khuôn hàn phải phù hợp với cấu hình liên kết, kích thước dây dẫn và hình dạng đồng tấm. Với những mối nối đặc thù, cần sử dụng khuôn chuyên dụng hoặc giải pháp được nhà sản xuất chấp thuận.

Thuốc hàn, đĩa chặn và các phụ kiện đi kèm phải đúng chủng loại, còn hạn sử dụng nếu có quy định và được bảo quản theo hướng dẫn. Không tự ý thay đổi thành phần, lượng thuốc hàn hoặc cấu hình khuôn nhằm tránh làm thay đổi đặc tính phản ứng và chất lượng mối nối.

4.3. Lắp đặt khuôn và cố định chi tiết

Khuôn hàn cần được lắp đúng vị trí, đảm bảo các chi tiết nằm ổn định trong khoang hàn và không bị dịch chuyển trong quá trình phản ứng. Các khe hở, vị trí tiếp xúc và độ kín của khuôn cần được kiểm tra theo hướng dẫn kỹ thuật.

Đối với đồng tấm mỏng, cần đặc biệt chú ý khả năng biến dạng do nhiệt. Nếu nhà sản xuất có yêu cầu về đồ gá, vật liệu đỡ hoặc điều kiện gia nhiệt sơ bộ, phải thực hiện đúng hướng dẫn tương ứng.

4.4. Tiến hành phản ứng hàn

Quá trình kích hoạt phản ứng hàn hóa nhiệt chỉ được thực hiện bởi người đã được đào tạo, sử dụng đầy đủ phương tiện bảo hộ và tuân thủ quy trình an toàn của nhà sản xuất.

Người thi công phải đảm bảo khu vực hàn được kiểm soát, không có vật liệu dễ cháy và không có người đứng trong vùng nguy hiểm. Không được mở khuôn, di chuyển chi tiết hoặc tiếp xúc với kim loại nóng chảy khi chưa đáp ứng điều kiện an toàn quy định.

Do phản ứng tạo ra nhiệt độ rất cao, không nên áp dụng một thông số thời gian hoặc lượng thuốc hàn chung cho mọi loại đồng tấm. Các thông số vận hành phải tuân theo tài liệu kỹ thuật của hệ thống hàn cụ thể.

4.5. Làm nguội và tháo khuôn

Sau khi phản ứng kết thúc, cần chờ mối hàn nguội theo thời gian quy định trước khi tháo khuôn. Không làm nguội cưỡng bức bằng nước hoặc phương pháp khác nếu nhà sản xuất không cho phép, vì thay đổi nhiệt độ đột ngột có thể gây ảnh hưởng đến mối hàn và vật liệu nền.

Khi tháo khuôn, người thi công cần sử dụng dụng cụ phù hợp và phương tiện bảo hộ chịu nhiệt. Xỉ và vật liệu dư được loại bỏ theo hướng dẫn, tránh làm hư hỏng bề mặt hoặc gây nứt mối nối.

4.6. Kiểm tra chất lượng mối hàn

Sau khi vệ sinh, cần kiểm tra ngoại quan để phát hiện các dấu hiệu như nứt, rỗ lớn, thiếu kim loại điền đầy, cháy thủng đồng tấm, biến dạng bất thường hoặc mối hàn không bám chắc.

Tùy yêu cầu thiết kế và tiêu chuẩn áp dụng, có thể cần thực hiện thêm kiểm tra điện trở liên kết, thử nghiệm cơ học hoặc phương pháp đánh giá chuyên biệt. Không nên chỉ dựa vào hình thức bên ngoài để khẳng định mối nối đạt yêu cầu.

Các mối hàn không đạt phải được xử lý theo quy trình sửa chữa đã được phê duyệt. Không tự ý hàn chồng nhiều lần lên cùng một vị trí nếu chưa đánh giá ảnh hưởng nhiệt và tính toàn vẹn của vật liệu nền.

5. Những yếu tố ảnh hưởng đến chất lượng hàn hóa nhiệt

5.1. Chất lượng và kích thước đồng tấm

Độ tinh khiết, chiều dày, độ phẳng và tình trạng bề mặt đồng tấm có ảnh hưởng đến quá trình hình thành liên kết. Đồng tấm có dầu mỡ, lớp oxit dày hoặc bề mặt không phù hợp có thể làm tăng nguy cơ khuyết tật.

Vì vậy, cần lựa chọn vật liệu đúng yêu cầu kỹ thuật, kiểm tra kích thước trước khi thi công và đảm bảo vùng hàn được chuẩn bị đúng cách.

5.2. Thiết kế khuôn và cấu hình mối nối

Khuôn hàn quyết định hình dạng khoang chứa kim loại nóng chảy và hỗ trợ kiểm soát quá trình tạo mối nối. Nếu khuôn không phù hợp với hình dạng đồng tấm hoặc đường kính dây dẫn, kim loại có thể phân bố không đồng đều, gây thiếu điền đầy hoặc tạo mối hàn không đạt yêu cầu.

Đối với mối nối đồng tấm với dây đồng, cần xác định rõ đây là liên kết chồng, liên kết vuông góc hay cấu hình khác để lựa chọn giải pháp tương ứng.

5.3. Điều kiện môi trường và bảo quản

Độ ẩm, nước trên bề mặt vật liệu, khuôn hàn hoặc phụ kiện có thể gây mất an toàn khi tiếp xúc với kim loại nóng chảy. Vật liệu hàn và khuôn phải được bảo quản theo điều kiện do nhà sản xuất quy định.

Không tiến hành hàn khi khu vực thi công không đảm bảo điều kiện an toàn, đặc biệt tại nơi có nước, độ ẩm cao hoặc không gian hạn chế mà chưa có biện pháp kiểm soát phù hợp.

5.4. Tay nghề và quy trình thi công

Ngay cả khi sử dụng vật liệu chất lượng tốt, mối hàn vẫn có thể không đạt yêu cầu nếu khuôn được lắp sai, bề mặt chưa được làm sạch hoặc quy trình phản ứng không được tuân thủ.

Do đó, cần có hướng dẫn thi công rõ ràng, nhân sự được đào tạo và hồ sơ kiểm tra chất lượng cho các mối nối quan trọng trong hệ thống tiếp địa.

6. Ưu điểm và hạn chế của hàn hóa nhiệt cho đồng tấm tiếp địa

6.1. Ưu điểm

Hàn hóa nhiệt có khả năng tạo liên kết kim loại trực tiếp, không phụ thuộc vào lực siết bu lông để duy trì tiếp xúc điện. Khi mối nối được thiết kế và thi công đúng, phương pháp này có thể mang lại độ ổn định điện lâu dài và giảm nhu cầu kiểm tra siết lại tại vị trí hàn.

Phương pháp cũng phù hợp với một số vị trí khó bảo trì hoặc những điểm nối trong mạng tiếp địa cần hạn chế nguy cơ suy giảm tiếp xúc theo thời gian. Ngoài ra, thiết bị hàn có thể được triển khai tại công trường nếu đáp ứng đầy đủ điều kiện thi công và an toàn.

6.2. Hạn chế cần lưu ý

Hàn hóa nhiệt tạo nhiệt lượng lớn, đòi hỏi người thi công được đào tạo và khu vực làm việc phải được kiểm soát chặt chẽ. Chi phí đầu tư khuôn chuyên dụng có thể tăng khi hệ thống có nhiều loại mối nối khác nhau hoặc kích thước đồng tấm không phổ biến.

Phương pháp này cũng khó tháo rời khi cần bảo trì. Đối với đồng tấm mỏng hoặc thiết bị đã lắp ráp hoàn chỉnh, nhiệt độ cao có thể làm hư hỏng lớp cách điện, linh kiện và các bộ phận lân cận.

Vì vậy, cần cân nhắc giữa hàn hóa nhiệt, liên kết bu lông và các phương pháp nối khác trên cơ sở yêu cầu điện, cơ khí, khả năng bảo trì và tổng chi phí vòng đời.

7. So sánh hàn hóa nhiệt với phương pháp nối cơ khí

Hàn hóa nhiệt tạo liên kết kim loại trực tiếp và có thể duy trì tính liên tục điện ổn định nếu thực hiện đúng kỹ thuật. Phương pháp này phù hợp với những vị trí cần liên kết lâu dài và không yêu cầu tháo rời thường xuyên.

Ngược lại, nối bằng bu lông hoặc kẹp cơ khí thuận tiện cho lắp ráp, tháo lắp và thay thế. Tuy nhiên, chất lượng tiếp xúc có thể bị ảnh hưởng bởi lực siết, ăn mòn, rung động và điều kiện môi trường. Các mối nối cơ khí cần được thiết kế, lắp đặt và kiểm tra theo yêu cầu của hệ thống.

Đối với đồng tấm tiếp địa trong tủ bảng điện và trạm biến áp, không nên mặc định một phương pháp luôn tốt hơn phương pháp còn lại. Cần đánh giá vị trí lắp đặt, yêu cầu dòng điện sự cố, khả năng chịu lực, điều kiện môi trường và quy định kỹ thuật của công trình trước khi lựa chọn.

8. Yêu cầu an toàn khi thi công hàn hóa nhiệt

Hàn hóa nhiệt sử dụng phản ứng tỏa nhiệt mạnh, có nguy cơ gây bỏng, cháy và tổn thương mắt do kim loại nóng chảy hoặc tia sáng phát sinh trong quá trình phản ứng. Người thi công cần trang bị kính bảo hộ phù hợp, găng tay chịu nhiệt, quần áo bảo hộ và các phương tiện bảo vệ cá nhân theo đánh giá rủi ro.

Khu vực thi công phải có khoảng cách an toàn với vật liệu dễ cháy, được thông gió phù hợp và có phương tiện phòng cháy chữa cháy tương ứng. Chỉ sử dụng dụng cụ, khuôn hàn và vật liệu hàn đúng hướng dẫn của nhà sản xuất.

Đặc biệt, không được tiến hành hàn trên hệ thống đang mang điện hoặc chưa được xác nhận an toàn. Trước khi làm việc tại trạm điện và tủ bảng điện, phải thực hiện quy trình cô lập nguồn, kiểm tra hết điện và các biện pháp an toàn liên quan theo quy định của đơn vị quản lý.

Đối với công trình yêu cầu độ tin cậy cao, nên lập hồ sơ thi công, ghi nhận vị trí mối nối, loại vật liệu, phương pháp kiểm tra và kết quả nghiệm thu để phục vụ quản lý vận hành về sau.

9. Lưu ý khi lựa chọn đồng tấm tiếp địa và vật liệu liên kết

Khi lựa chọn đồng tấm tiếp địa, cần quan tâm đến chất lượng vật liệu, thành phần đồng, kích thước, độ dày, độ phẳng và khả năng đáp ứng yêu cầu dẫn điện của thiết kế. Đồng tấm cần có thông số kỹ thuật rõ ràng, nguồn cung ổn định và khả năng truy xuất khi cần kiểm tra chất lượng.

Ngoài vật liệu đồng, cần lựa chọn phương án liên kết tương thích với hệ thống tiếp địa. Nếu sử dụng hàn hóa nhiệt, phải xác định khả năng tương thích giữa đồng tấm, dây dẫn, khuôn hàn và vật liệu hàn trước khi thi công đại trà.

Đối với các dự án tủ bảng điện, trạm biến áp và hệ thống tiếp địa công nghiệp, nên trao đổi với đơn vị thiết kế hoặc nhà cung cấp kỹ thuật để xác định kích thước đồng tấm phù hợp, hạn chế lãng phí vật liệu và đảm bảo tính đồng bộ trong quá trình lắp đặt.
