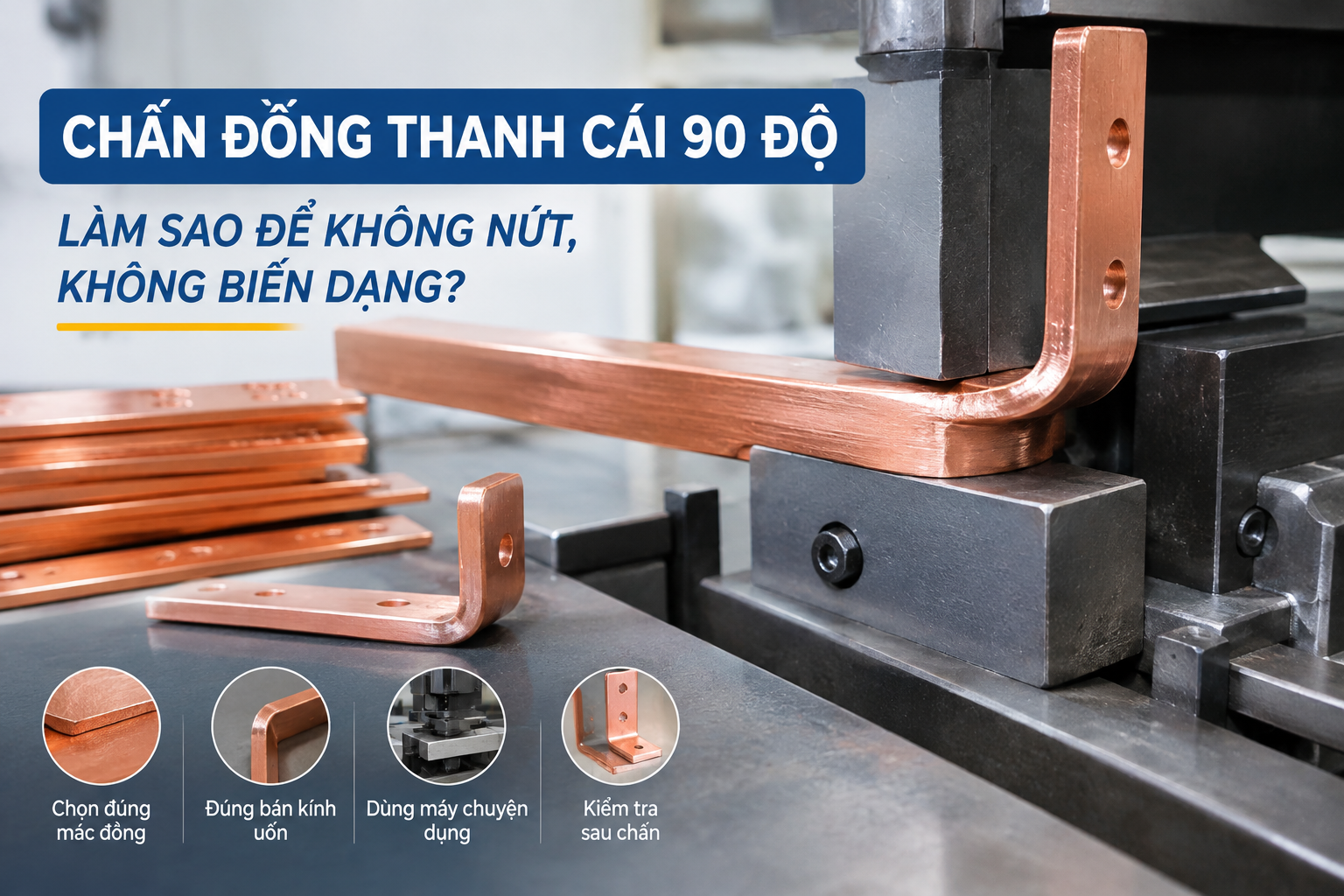

Hướng dẫn chấn đồng thanh cái 90 độ đúng kỹ thuật: chọn bán kính uốn, hướng chấn, vị trí lỗ, kiểm tra sau chấn để tránh nứt, biến dạng, đảm bảo dẫn điện ổn định.
Trong thiết kế tủ bảng điện và trạm điện, thanh cái đồng thường phải đổi hướng để khớp với bố trí thiết bị, khoảng cách pha và vị trí đấu nối. Chấn 90 độ là thao tác phổ biến nhất, nhưng cũng là công đoạn dễ phát sinh lỗi nhất. Một vết nứt vi mô ở mặt ngoài góc uốn có thể không thấy bằng mắt thường lúc xuất xưởng, nhưng sau thời gian vận hành sẽ làm tăng điện trở, sinh nhiệt cục bộ và có thể gây sự cố. Bài viết này tổng hợp kinh nghiệm thực tế từ góc độ kỹ sư cơ điện, giúp bạn chấn đồng thanh cái đạt chất lượng.
1. Hiểu đúng đặc tính của đồng thanh cái trước khi chấn
1.1. Mác đồng và trạng thái vật liệu
Thanh cái thường dùng đồng điện phân độ tinh khiết cao, phổ biến là loại có hàm lượng đồng từ 99,9 phần trăm trở lên (Cu-ETP, tương đương C11000). Cùng một mác đồng nhưng trạng thái nhiệt luyện khác nhau sẽ cho khả năng uốn khác nhau. Đồng cứng (H) có độ bền cao nhưng dễ nứt khi uốn bán kính nhỏ. Đồng mềm hoặc bán cứng dễ uốn hơn nhưng dễ trầy xước và có thể bị võng khi lắp đặt. Trước khi gia công, cần xác nhận trạng thái vật liệu trên chứng chỉ chất lượng của lô hàng.
1.2. Hiện tượng đàn hồi ngược
Sau khi nhả lực, góc chấn luôn bật trở lại một chút. Đồng cứng và thanh dày có độ đàn hồi ngược lớn hơn. Vì vậy cần chấn vượt góc một khoảng nhỏ, thường từ 1 đến 3 độ, và hiệu chỉnh theo thử nghiệm thực tế trên cùng lô vật liệu.
2. Chọn kiểu chấn phù hợp với tiết diện thanh cái
2.1. Chấn phẳng (uốn theo chiều dày)
Đây là kiểu uốn mà lực tác động lên mặt rộng của thanh, thanh cái cong theo hướng mỏng. Kiểu này dễ thực hiện, ít rủi ro hơn và được ưu tiên khi thiết kế cho phép.
2.2. Chấn đứng (uốn theo chiều rộng)
Lực tác động lên cạnh hẹp của thanh. Phần mép ngoài bị kéo giãn mạnh, mép trong bị nén nhiều nên dễ nhăn hoặc phồng. Với thanh cái bản rộng, kiểu chấn này đòi hỏi bán kính lớn hơn rõ rệt và nên dùng máy chấn chuyên dụng có khuôn phù hợp.
3. Bán kính uốn tối thiểu: yếu tố quyết định để không nứt
3.1. Nguyên tắc chung
Bán kính trong của góc chấn quá nhỏ là nguyên nhân hàng đầu gây nứt mặt ngoài. Với chấn phẳng, bán kính trong nên tối thiểu bằng khoảng một lần chiều dày thanh, và nên tăng lên từ 1,5 đến 2 lần chiều dày nếu dùng đồng cứng hoặc thanh dày trên 10 mm. Với chấn đứng, bán kính cần lớn hơn nhiều, thường tính theo bội số của chiều rộng thanh. Đây là giá trị tham khảo, cần đối chiếu với tiêu chuẩn nhà sản xuất và thử nghiệm mẫu trước khi chấn hàng loạt.
3.2. Tính chiều dài khai triển
Để góc uốn nằm đúng vị trí thiết kế, cần tính chiều dài khai triển của đoạn cong. Công thức thường dùng là chiều dài cung bằng góc uốn tính theo radian nhân với tổng của bán kính trong và tích của hệ số K với chiều dày. Hệ số K của đồng thường lấy trong khoảng 0,33 đến 0,45. Sai số ở bước này làm lệch lỗ bắt bu lông, buộc người thợ phải nắn lại và làm tăng nguy cơ biến dạng.
4. Hướng chấn và vị trí lỗ, mép cắt
4.1. Hướng chấn so với hướng cán
Tấm và thanh đồng sau cán có thớ kim loại theo một hướng. Khi có thể, nên chấn vuông góc với hướng cán để giảm nguy cơ nứt dọc thớ. Đây là chi tiết thường bị bỏ qua khi cắt phôi từ tấm lớn.
4.2. Khoảng cách từ lỗ đến đường chấn
Lỗ khoan hoặc dập quá gần đường chấn sẽ bị kéo méo thành hình ô van, làm sai khớp bu lông và giảm diện tích tiếp xúc. Khoảng cách từ mép lỗ đến điểm bắt đầu cung uốn nên tối thiểu từ 1,5 đến 2 lần chiều dày thanh. Nếu thiết kế bắt buộc lỗ nằm gần góc, nên khoan lỗ sau khi chấn.
4.3. Xử lý ba via và mép cắt
Mép cắt có ba via, vết cắt thô hoặc vết dập là điểm tập trung ứng suất, vết nứt thường bắt đầu từ đây. Cần mài nhẵn, vát nhẹ mép trước khi chấn, đặc biệt ở vùng nằm trong hoặc sát đường uốn.
5. Thiết bị, khuôn và điều kiện thao tác
5.1. Máy chấn thanh cái chuyên dụng
Nên dùng máy chấn thủy lực hoặc máy chấn thanh cái chuyên dụng với khuôn có bán kính phù hợp. Chấn thủ công bằng kìm, ê tô hoặc búa chỉ nên dùng cho thanh nhỏ và công việc tạm thời, vì lực không đều dễ gây xoắn, võng và nứt.
5.2. Khuôn và bề mặt tiếp xúc
Cối và chày phải nhẵn, không có vết xước hoặc mẻ vì sẽ in hằn lên bề mặt đồng, làm giảm tiết diện cục bộ và tạo điểm khởi nứt. Có thể dùng tấm lót bằng nhựa kỹ thuật hoặc vật liệu mềm để bảo vệ bề mặt, nhất là với thanh cái đã mạ thiếc hoặc mạ bạc.
5.3. Tốc độ chấn và nhiệt độ
Nên chấn ở nhiệt độ môi trường với lực tăng đều, không giật. Không nên dùng nhiệt trực tiếp để làm mềm thanh cái nếu không có quy trình ủ kiểm soát, vì nung không đúng sẽ làm đồng bị oxy hóa, thô hạt và giảm cơ tính.
6. Biến dạng thường gặp và cách khắc phục
6.1. Mép trong bị nhăn hoặc phồng
Nguyên nhân thường là bán kính quá nhỏ hoặc lực ép không đều. Cách khắc phục là tăng bán kính uốn, kiểm tra độ rơ của khuôn và điều chỉnh hành trình chày.
6.2. Thanh bị xoắn hoặc cong vênh sau chấn
Hiện tượng này xuất hiện khi thanh không được định vị thẳng trên bàn máy hoặc phôi chưa được làm phẳng. Cần kẹp phôi đúng tâm, dùng gối đỡ cho đoạn dài và kiểm tra độ phẳng bằng thước thẳng sau mỗi lần chấn.
6.3. Giảm tiết diện tại góc uốn
Mặt ngoài bị kéo giãn có thể mỏng đi nhẹ, ảnh hưởng đến khả năng tải dòng. Với thanh cái làm việc gần giới hạn dòng cho phép, nên tính dư tiết diện hoặc chọn bán kính lớn hơn để hạn chế hiện tượng này.
6.4. Nứt chân chim và vỏ cam trên mặt ngoài
Bề mặt sần như vỏ cam là dấu hiệu bán kính đã gần giới hạn. Nếu xuất hiện vết nứt nhỏ, cần loại bỏ thanh đó, không nên mài che hoặc phủ lại vì nguy cơ phát nhiệt khi vận hành là rất cao.
7. Kiểm tra chất lượng sau khi chấn
7.1. Kiểm tra ngoại quan và kích thước
Quan sát vùng góc uốn dưới ánh sáng tốt, có thể dùng kính lúp để tìm vết nứt vi mô. Đo góc bằng ê ke hoặc dưỡng, đo khoảng cách lỗ và độ phẳng so với bản vẽ.
7.2. Kiểm tra điện trở tiếp xúc và lắp thử
Sau khi lắp, nên đo điện trở tiếp xúc tại các mối nối và kiểm tra nhiệt độ bằng camera nhiệt khi chạy tải thử. Thanh cái nằm đúng vị trí, không bị cưỡng ép khi siết bu lông, sẽ không phát sinh ứng suất dư làm tăng nguy cơ nứt về sau.
7.3. Khoảng cách điện và an toàn
Sau khi đổi hướng, cần xác nhận lại khoảng cách pha pha và khoảng cách đến vỏ tủ theo yêu cầu thiết kế. Góc chấn lệch vài độ cũng có thể làm giảm khoảng cách cách điện tại điểm gần nhất.
8. Khi nào nên đặt gia công chấn thanh cái theo bản vẽ
Với các dự án có nhiều vị trí chấn, thanh cái tiết diện lớn, hoặc thanh cái mạ thiếc, mạ bạc yêu cầu độ chính xác cao, việc gia công tại đơn vị có máy chấn thanh cái chuyên dụng và quy trình kiểm tra rõ ràng sẽ tiết kiệm thời gian và hạn chế rủi ro so với tự gia công tại công trình. Khi gửi bản vẽ, nên ghi rõ mác đồng, trạng thái vật liệu, tiết diện, bán kính trong mong muốn và dung sai cho phép để nhà gia công chọn khuôn phù hợp.
Như vậy, để chấn đồng thanh cái 90 độ không bị nứt hay biến dạng, cần kiểm soát đồng thời năm yếu tố: vật liệu, bán kính uốn, hướng chấn cùng vị trí lỗ, thiết bị và khuôn, cuối cùng là kiểm tra sau gia công. Làm đúng từ khâu thiết kế sẽ giúp hệ thống thanh cái vận hành ổn định, an toàn và bền lâu.
