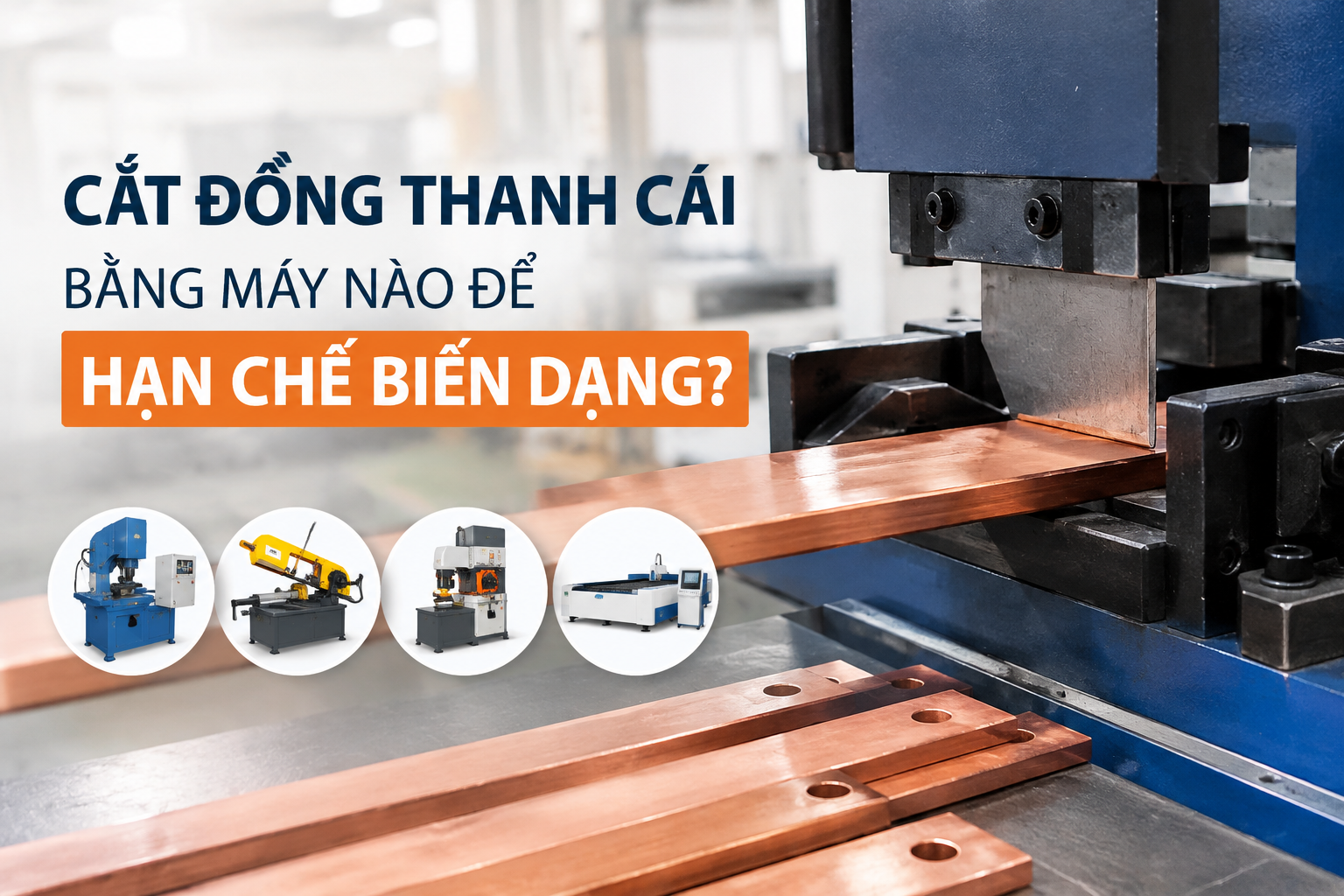

Cắt đồng thanh cái bằng máy nào để hạn chế biến dạng?

Đồng thanh cái là vật liệu dẫn điện quan trọng trong tủ điện, bảng điện, trạm biến áp và các hệ thống phân phối điện công nghiệp. Trong quá trình gia công, công đoạn cắt tưởng như đơn giản nhưng lại ảnh hưởng trực tiếp đến độ chính xác kích thước, độ phẳng, bề mặt và khả năng lắp đặt của thanh cái.

Nếu lựa chọn máy cắt không phù hợp hoặc thông số gia công không đúng, đồng có thể bị cong, móp mép, biến dạng tiết diện hoặc xuất hiện nhiều bavia. Những sai lệch này không chỉ làm tăng thời gian xử lý sau gia công mà còn có thể ảnh hưởng đến chất lượng mối nối và quá trình lắp đặt trong tủ điện.

Vậy nên sử dụng máy nào để cắt đồng thanh cái hạn chế biến dạng? Nội dung dưới đây phân tích từng phương pháp thường gặp và các yếu tố kỹ thuật cần quan tâm.

1. Vì sao đồng thanh cái dễ bị biến dạng khi cắt?

1.1. Đồng có độ dẻo tương đối cao

Đồng nguyên chất và đồng điện dùng trong chế tạo thanh cái thường có độ dẻo tốt. Đây là ưu điểm trong quá trình uốn, chấn và gia công nhưng cũng khiến vật liệu dễ bị biến dạng nếu chịu lực cắt không phù hợp.

Khi lưỡi cắt tác động lên thanh đồng, vật liệu không chỉ bị tách ra mà còn chịu lực nén và lực biến dạng cục bộ. Nếu lực tác động quá lớn hoặc phân bố không đều, phần đầu thanh có thể bị ép méo hoặc cong.

1.2. Tiết diện thanh đồng càng lớn càng cần kiểm soát lực cắt

Thanh đồng có kích thước nhỏ thường tương đối dễ gia công. Tuy nhiên với các loại thanh cái có chiều rộng và chiều dày lớn, lực cắt cần thiết tăng lên đáng kể.

Nếu máy không đủ độ cứng hoặc dao cắt không phù hợp, hiện tượng biến dạng có thể xuất hiện rõ hơn tại vị trí cắt.

1.3. Độ cứng của đồng cũng ảnh hưởng đến kết quả cắt

Đồng mềm, đồng bán cứng và đồng cứng có đặc tính gia công khác nhau. Cùng một kích thước thanh cái nhưng nếu trạng thái vật liệu khác nhau thì lực cắt, mức độ biến dạng và chất lượng mép cắt cũng có thể thay đổi.

Do đó, lựa chọn máy cắt cần dựa trên cả kích thước và trạng thái vật liệu thay vì chỉ căn cứ vào chiều rộng thanh đồng.

2. Những phương pháp thường dùng để cắt đồng thanh cái

Trong gia công đồng thanh cái hiện nay có thể sử dụng nhiều phương pháp như máy cắt cơ khí, máy cắt thủy lực, máy cắt chuyên dụng cho busbar, máy cưa và máy cắt laser.

Mỗi phương pháp có ưu điểm và phạm vi sử dụng khác nhau.

2.1. Máy cắt thanh cái chuyên dụng

Đối với các xưởng gia công tủ điện, máy cắt thanh cái chuyên dụng là một trong những lựa chọn phù hợp nhất khi cần cắt đồng với số lượng lớn.

Máy được thiết kế để xử lý thanh đồng có chiều rộng và chiều dày nhất định, giúp lực cắt tập trung đúng vị trí và hạn chế biến dạng phần còn lại của thanh.

Ưu điểm quan trọng của máy cắt busbar chuyên dụng là tốc độ gia công nhanh, thao tác thuận tiện và phù hợp với quy trình sản xuất thanh cái cho tủ điện.

Nếu máy có hệ thống định vị và chặn phôi chính xác, độ dài sau khi cắt cũng có thể được kiểm soát tốt hơn.

2.2. Máy cắt thủy lực

Máy cắt thủy lực sử dụng lực ép lớn để cắt vật liệu. Đây là phương pháp phù hợp với thanh đồng có kích thước tương đối lớn và yêu cầu lực cắt cao.

Ưu điểm của phương pháp này là lực cắt ổn định và có thể xử lý nhiều quy cách đồng khác nhau.

Tuy nhiên, chất lượng mép cắt phụ thuộc nhiều vào thiết kế dao, khe hở giữa dao và phôi, độ sắc của lưỡi cắt cũng như cách cố định thanh đồng.

Nếu khe hở dao không phù hợp, mép đồng có thể bị ép hoặc kéo trước khi bị cắt đứt, từ đó làm tăng nguy cơ biến dạng.

2.3. Máy cắt cơ khí

Máy cắt cơ khí phù hợp với các xưởng có nhu cầu gia công thanh đồng ở mức vừa phải.

Phương pháp này có ưu điểm là cấu tạo đơn giản, dễ vận hành và chi phí đầu tư có thể thấp hơn một số hệ thống tự động.

Tuy nhiên, người vận hành cần kiểm soát tốt vị trí đặt phôi và lực cắt. Với thanh đồng dày, việc cố định phôi không tốt có thể khiến đầu thanh bị biến dạng.

2.4. Máy cưa

Máy cưa sử dụng lưỡi cưa để loại bỏ vật liệu theo đường cắt. Đây là phương pháp có thể tạo đường cắt tương đối chính xác và phù hợp khi yêu cầu độ biến dạng cơ học thấp.

Khác với phương pháp cắt bằng lực ép trực tiếp, máy cưa chủ yếu loại bỏ vật liệu bằng quá trình cắt gọt.

Nhược điểm là tốc độ có thể thấp hơn máy cắt chuyên dụng và sau khi cắt thường cần xử lý bavia ở mép thanh.

Đối với các chi tiết yêu cầu kích thước chính xác và hạn chế lực tác động lên thanh đồng, máy cưa có thể là một lựa chọn đáng cân nhắc.

2.5. Máy cắt laser

Laser có thể tạo đường cắt chính xác và ít tác động cơ học trực tiếp lên vật liệu. Tuy nhiên, khi gia công đồng cần sử dụng thiết bị có công suất và cấu hình phù hợp vì đồng có khả năng phản xạ năng lượng laser cao và dẫn nhiệt tốt.

Laser thường phù hợp hơn với đồng tấm và các chi tiết cần cắt hình dạng phức tạp. Đối với thanh cái đồng dạng thanh dài, máy cắt busbar chuyên dụng hoặc máy cưa có thể phù hợp hơn về năng suất và chi phí gia công.

3. Máy nào hạn chế biến dạng đồng thanh cái tốt nhất?

Không có một loại máy duy nhất phù hợp cho mọi trường hợp. Việc lựa chọn cần dựa vào kích thước thanh đồng, sản lượng, độ chính xác yêu cầu và hình dạng đường cắt.

3.1. Với thanh cái dùng cho tủ điện

Đối với thanh cái đồng sử dụng trong tủ điện, máy cắt busbar chuyên dụng thường là lựa chọn phù hợp khi cần gia công nhanh nhiều chi tiết có quy cách tương đối tiêu chuẩn.

Máy cần có hệ thống giữ phôi chắc chắn, dao có độ cứng phù hợp và cơ cấu định vị chính xác.

3.2. Với thanh đồng kích thước lớn

Khi thanh đồng có chiều dày lớn, máy cắt thủy lực có thể đáp ứng tốt hơn nhờ lực cắt lớn và ổn định.

Tuy nhiên, cần kiểm tra khả năng làm việc thực tế của máy theo đúng kích thước thanh đồng thay vì chỉ dựa vào thông số lực ép.

3.3. Với yêu cầu cao về độ chính xác

Khi ưu tiên độ chính xác kích thước và hạn chế biến dạng cơ học, phương pháp cắt bằng máy cưa có thể được lựa chọn tùy trường hợp.

Sau khi cắt, cần kiểm tra kích thước và xử lý bavia để đảm bảo thanh đồng đáp ứng yêu cầu lắp ráp.

4. Những yếu tố quyết định thanh đồng có bị biến dạng hay không

4.1. Khe hở giữa dao cắt

Khe hở giữa các bộ phận cắt cần phù hợp với chiều dày và tính chất vật liệu.

Khe hở quá lớn có thể làm tăng hiện tượng kéo và ép vật liệu trước khi tách. Ngược lại, khe hở quá nhỏ có thể làm tăng lực cắt và gây mài mòn dao.

4.2. Độ sắc của lưỡi cắt

Dao cùn làm tăng lực cần thiết để cắt thanh đồng. Thay vì tạo đường cắt rõ ràng, dao có thể ép và kéo vật liệu trong thời gian dài hơn.

Điều này làm tăng nguy cơ biến dạng và tạo bavia.

Vì vậy, kiểm tra và bảo dưỡng dao định kỳ là yêu cầu quan trọng trong gia công thanh cái.

4.3. Cách cố định thanh đồng

Thanh đồng cần được giữ chắc trong quá trình cắt.

Nếu phôi bị rung hoặc dịch chuyển, đường cắt có thể không vuông góc với chiều dài thanh. Đồng thời phần đầu thanh có thể bị xô lệch hoặc biến dạng.

Đối với dây chuyền gia công số lượng lớn, hệ thống chặn phôi và định vị có vai trò rất quan trọng.

4.4. Tốc độ cắt

Tốc độ cắt không phù hợp có thể làm giảm chất lượng bề mặt và ảnh hưởng đến độ chính xác.

Đối với máy cưa hoặc máy gia công CNC, tốc độ cần được lựa chọn dựa trên loại dao, kích thước thanh đồng và yêu cầu bề mặt.

4.5. Chiều dài phần đồng nhô ra khỏi vị trí kẹp

Phần thanh đồng nhô ra càng dài thì khả năng rung hoặc uốn trong quá trình cắt càng cao.

Do đó, cần bố trí điểm kẹp và điểm đỡ hợp lý, đặc biệt với các thanh đồng dài hoặc có tiết diện lớn.

5. Cắt đồng thanh cái bằng máy cắt thủy lực có bị cong không?

Máy cắt thủy lực không đồng nghĩa với việc thanh đồng chắc chắn bị cong. Mức độ biến dạng phụ thuộc vào thiết kế máy và cách gia công.

Một máy có kết cấu cứng vững, dao sắc, khe hở phù hợp và cơ cấu giữ phôi tốt có thể tạo đường cắt chất lượng cao.

Ngược lại, nếu máy không phù hợp với kích thước thanh đồng, lực cắt có thể gây biến dạng cục bộ tại khu vực gần đường cắt.

Do đó, khi lựa chọn thiết bị, không nên chỉ quan tâm đến lực cắt tối đa mà cần đánh giá cả độ chính xác, khả năng giữ phôi và chất lượng dao.

6. Cắt đồng bằng máy cưa có ưu điểm gì?

Máy cưa tạo đường cắt bằng quá trình loại bỏ vật liệu nên lực ép trực tiếp lên thanh đồng thường thấp hơn so với phương pháp cắt bằng dao ép.

Điều này có thể giúp hạn chế biến dạng hình học của thanh.

Tuy nhiên, phương pháp này tạo ra mùn hoặc phoi kim loại và thường cần xử lý mép cắt sau gia công.

Nếu sử dụng máy cưa, cần lựa chọn lưỡi cưa phù hợp với đồng và thiết lập chế độ cắt hợp lý để hạn chế nóng cục bộ, bavia và sai lệch kích thước.

7. Có nên dùng máy cắt laser cho đồng thanh cái?

Laser có ưu điểm về khả năng tạo đường cắt theo biên dạng phức tạp và hạn chế lực cơ học tác động lên phôi.

Tuy nhiên, đồng có độ dẫn nhiệt cao và khả năng phản xạ năng lượng laser tương đối lớn. Vì vậy, hệ thống laser dùng cho đồng cần được thiết kế với nguồn công suất và cấu hình phù hợp.

Đối với thanh cái đồng dạng thanh thẳng, việc sử dụng laser không phải lúc nào cũng là phương án kinh tế nhất.

Nếu mục tiêu chính là cắt nhanh các đoạn thanh đồng theo chiều dài xác định để gia công tủ điện, máy cắt busbar chuyên dụng thường có lợi thế về tốc độ và quy trình.

8. Sau khi cắt cần xử lý bavia như thế nào?

Ngay cả khi sử dụng máy cắt có chất lượng tốt, mép thanh đồng vẫn có thể xuất hiện bavia.

Bavia cần được loại bỏ trước khi đưa thanh cái vào công đoạn uốn, đột lỗ hoặc lắp đặt.

Có thể sử dụng dụng cụ phá bavia, máy mài hoặc thiết bị xử lý cạnh chuyên dụng tùy yêu cầu.

Mục tiêu không phải là loại bỏ quá nhiều vật liệu mà chỉ cần làm sạch cạnh sắc, tránh gây ảnh hưởng đến lớp cách điện, thao tác lắp đặt và an toàn cho người thực hiện.

9. Quy trình cắt đồng thanh cái hạn chế biến dạng

9.1. Kiểm tra vật liệu

Trước khi cắt cần xác định loại đồng, kích thước, chiều dày và trạng thái vật liệu.

9.2. Đo và đánh dấu

Chiều dài cần cắt phải được xác định chính xác theo bản vẽ hoặc bảng gia công.

9.3. Cố định phôi

Thanh đồng cần được đặt ổn định trên bề mặt đỡ và cố định chắc chắn tại vị trí cắt.

9.4. Lựa chọn chế độ cắt

Điều chỉnh máy, dao, tốc độ hoặc lực cắt theo kích thước thanh đồng và loại thiết bị.

9.5. Kiểm tra sau cắt

Sau khi cắt cần kiểm tra chiều dài, độ vuông góc của mặt cắt, độ phẳng và tình trạng bavia.

9.6. Xử lý mép

Bavia và cạnh sắc cần được xử lý trước khi chuyển sang công đoạn tiếp theo.

10. Những sai lầm thường gặp khi cắt đồng thanh cái

10.1. Dùng máy không đúng công suất

Máy không đủ khả năng gia công khiến quá trình cắt không ổn định và dễ làm biến dạng thanh đồng.

10.2. Sử dụng dao đã cùn

Dao cùn làm tăng lực cắt và tạo nhiều bavia.

10.3. Không cố định thanh đồng

Phôi bị rung hoặc dịch chuyển sẽ làm giảm độ chính xác của đường cắt.

10.4. Không kiểm tra kích thước sau gia công

Ngay cả khi máy đã được cài đặt chính xác, vẫn cần kiểm tra sản phẩm thực tế để phát hiện sai lệch.

10.5. Chỉ quan tâm đến chiều dài mà bỏ qua mặt cắt

Một thanh đồng đúng chiều dài nhưng mặt cắt bị nghiêng, móp hoặc có bavia lớn vẫn có thể gây khó khăn khi lắp đặt.

11. Lựa chọn máy cắt theo nhu cầu thực tế

Có thể tham khảo nguyên tắc lựa chọn như sau.

Với sản xuất tủ điện số lượng lớn, máy cắt thanh cái chuyên dụng thường phù hợp nhờ tốc độ cao và khả năng tích hợp với các công đoạn đột lỗ, chấn và uốn.

Với thanh đồng có kích thước lớn, máy cắt thủy lực có thể đáp ứng yêu cầu lực cắt tốt hơn.

Với nhu cầu ưu tiên độ chính xác và hạn chế lực ép lên vật liệu, máy cưa là một phương án cần cân nhắc.

Với chi tiết đồng tấm có hình dạng phức tạp, laser có thể mang lại lợi thế về khả năng tạo biên dạng.

Như vậy, câu hỏi "cắt đồng thanh cái bằng máy nào" không nên chỉ trả lời bằng tên một loại máy. Phương pháp phù hợp phải được xác định dựa trên kích thước đồng, sản lượng, độ chính xác, hình dạng chi tiết và yêu cầu của hệ thống điện.

12. Cắt đồng thanh cái theo yêu cầu cho tủ điện và công trình

Trong thực tế sản xuất tủ bảng điện, thanh đồng thường không chỉ cần cắt theo chiều dài mà còn phải thực hiện nhiều công đoạn như đột lỗ, uốn, chấn, xử lý bavia và gia công theo bản vẽ.

Vì vậy, khi đặt gia công đồng thanh cái, khách hàng nên cung cấp bản vẽ hoặc bảng quy cách đầy đủ, trong đó thể hiện chiều dài, chiều rộng, chiều dày, vị trí lỗ, đường kính lỗ, góc uốn và các yêu cầu xử lý bề mặt nếu có.

Việc gia công theo bản vẽ giúp giảm sai sót trong quá trình lắp ráp và hạn chế phát sinh công việc chỉnh sửa tại công trường.
